鋼絲的疲勞性能，一般用彎曲試驗，纏繞試驗和扭轉試驗來表示。

1. 彎曲試驗

用來測試成品鋼絲的徑向疲勞性能（彎曲力方向垂直于鋼絲），試驗時，將鋼絲夾持在彎曲機上，以一定的彎曲半徑，進行180°的反復左右擺動彎曲，直至斷裂。以其斷裂前彎曲次數(shù)來檢驗它的性能。

2. 纏繞試驗

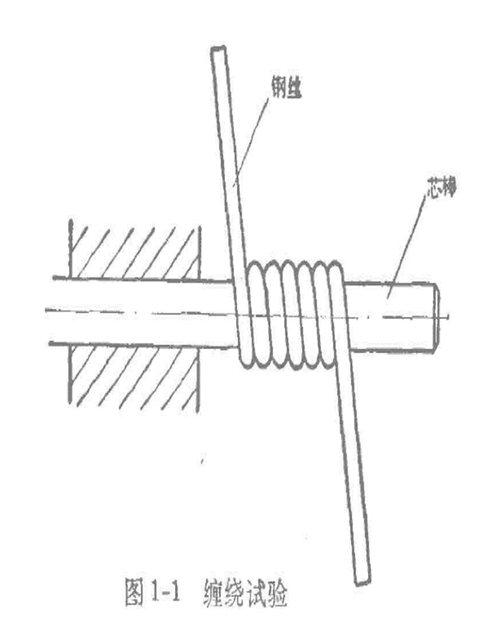

作用與彎曲試驗相似，一般用作測試成品鋼絲的塑性，試驗方法是將鋼絲繞在芯棒上幾圈（芯棒的直徑根據(jù)技術要求來確定，有的與鋼絲直徑相同，有的則大數(shù)倍），然后檢驗鋼絲有否折斷、破裂等（見圖1-1）。

3. 扭轉試驗

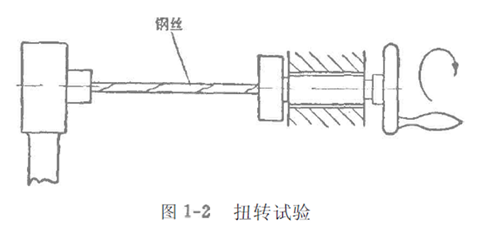

主要用于彈簧鋼絲一類的軸向疲勞性能的測試。試驗時，將試樣鋼絲夾在扭轉機上（試樣長度是鋼絲直徑的100倍+80毫米），并加上強度2%的負荷，開動電機使夾具轉動，鋼絲即像捻線似的運動（見圖1-2）。扭轉試驗只記錄成品鋼絲斷裂前的轉動次數(shù)， 扭轉試驗還要檢查扭轉后成品鋼絲表面是否發(fā)毛起刺，段口是否平直。
